Трансформаторы ТСВМ, ТСЗМ, ОСВМ

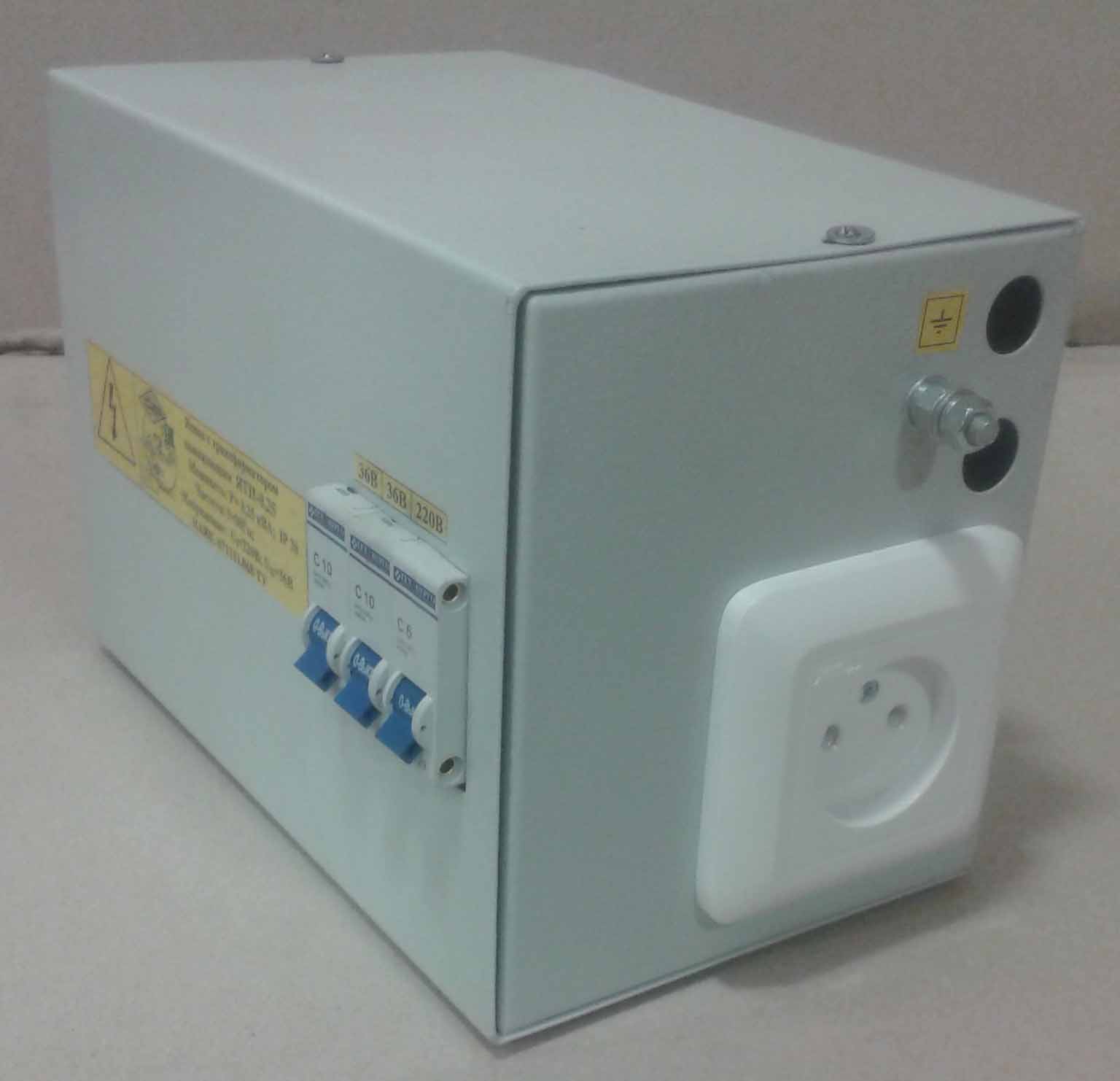

     Ящик трансформаторный понижающий (ЯТП) предназначены для питания сетей местного освещения напряжением 12В, 24В, 36В, 42В, а также для подключения переносных светильников и электроинструмента. Номинальная мощность ЯТП, ЯТПР может находиться в пределах от 0,1кВА до 1,6кВА. Питающее напряжение ЯТП не должно превышать 1000В.

     В качестве функционального блока могут быть использованы трансформатор безопасный разделительный типа ОСМР ИАЯК 671.111.067 ТУ , трансформатор типа ОСМ ИАЯК 671.111.065 ТУ или трансформатор типа ОСО  ТУ 16-517.701-15

     В качестве оболочки могут быть использованы ящики типа ЩМП ТУ 3439-001-18461115-2009.

      Расшифровка условного обозначения ЯТП - ящик трансформаторный понижающий, Р - при использовании в качестве функционального блока  безопасного разделительного трансформатора.

Частота – 50Гц.

Класс защиты I, II по ГОСТ 12.2.007.0-75

Климатическое исполнение У2, У3, УХЛ2, УХЛ3, ОМ5 по ГОСТ 15150.

Степень защиты IP30,  по ГОСТ 14254.




Тип ЯТП

Мощность, кВА

Номинальное напряжение, В

Масса,

кг.

Габариты, мм

дл., шир., выс.

Питающей сети

Местного освещения

ЯТП 0,1;

ЯТПР 0,1

0,1

220, 380

12, 24,36,42

4,4

240х160х170

ЯТП 0,16;

ЯТПР 0,16

0,16

5,3

240х160х170

ЯТП 0,25 ;

ЯТПР 0,25

0,25

6,0

240х160х170

ЯТП 0,4 ;

ЯТПР 0,4

0,4

8,3

240х160х170

ЯТП 0,63;

ЯТПР 0,63

0,63

10,5

240х160х170

ЯТП 1,0 ;

ЯТПР 1,0

1,0

19,0

365х490х250

ЯТП 1,6;

ЯТПР 1,6

1,6

25,3

365х490х250
