Трансформаторы ТСВМ, ТСЗМ, ОСВМ

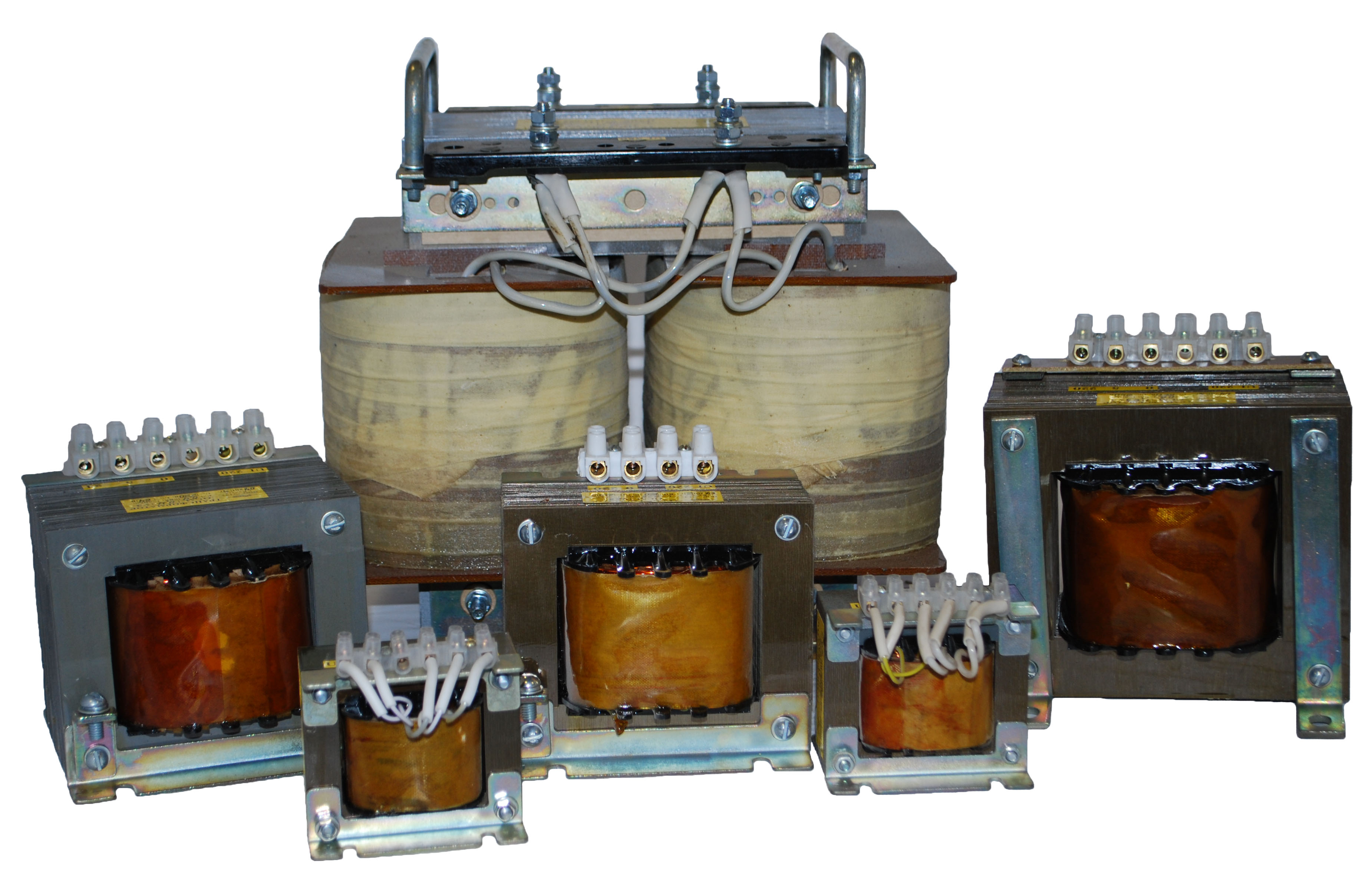

                   Трансформаторы однофазные, силовые серий ОСМ,  ОСМ1 общего назначения с номинальным напряжением до 1000В.

 Трансформаторы предназначены для питания цепей управления, местного  освещения, сигнализации и автоматики, электродвигателей.
   Климатическое исполнение У, УХЛ категории размещения 2; 3 по ГОСТ 15150.
   Климатическое исполнение ОМ категории размещения 5 по ГОСТ 15150.
   Расшифровка условного обозначения трансформаторов серии ОСО, ОСМ:
     О (в начале обозначения) – однофазный;
     С – сухой, охлаждение естественное воздушное;
     М – многоцелевое назначение;
     О (в конце обозначения) – для местного освещения;
 ОСМ1 – видоизменение трансформатора серии ОСМ (по требованию заказчика);
   Числовое значение в киловольт–амперах – номинальная мощность.
  По условиям установки на месте работы трансформаторы относятся к стационарным.
   Степень защиты IP00 ГОСТ 14254.
  Трансформаторы соответствуют требованиям пожарной безопасности по ГОСТ 12.1.004.
Конструкция трансформаторов соответствует требованиям безопасности ГОСТ 12.2.007.0; ГОСТ  12.2.007.2.

Трансформаторы соответствуют требованиям ИАЯК. 671111. 065 ТУ

Примечание:

  1. В трансформаторах ОСМ-0,02;ОСМ-0,05; ОСМ-0,63 по требованию заказчика обмотки могут быть залиты специальным электротехническим компаундом, предотвращающим попадание в них воды (трансформаторы герметизированные ОСМ (Г)).
  2. Трансформаторы ОСМ-0,02; ОСМ-0,05; ОСМ-0,63 могут быть полностью помещены в корпус, изготовленный из стеклонаполненного армамида , и залиты специальным электротехническим компаундом, что обеспечивает полную защиту магнитопровода и обмоток от воздействия вредных факторов окружающей среды (трансформаторы с улучшенной герметизацией ОСМ (ГВ)).

3. По согласованию сторон трансформаторы могут выпускаться с другими сочетаниями напряжения.

Скачать в формате PDF.


Наименование

Основные технические данные изделия

Масса,

кг

Габаритные размеры,

мм

(длина*ширина* высота)

Мощность,

кВА

Номинальное напряжение обмоток, В

Первичной

Вторичной

ОСМ-0,02

0,02

660-380; 380; 220

5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

0,52

60 х 45 х 50

ОСМ-0,05

0,05

 660-380; 380; 220

 5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

1

78 х 56 х 65

ОСМ-0,063

0,063

 660-380; 380; 220

 5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

1,3

78 х 67 х 79

ОСО-0,1; ОСМ-0,1

0,1

 660-380; 380; 220

 5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

2,4

120 х 68 х 125

ОСО-0,16; ОСМ-0,16

0,16

 660-380; 380; 220

 5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

3,3

120 х 82 х 125

ОСО-0,25; ОСМ-0,25

0,25

 660-380; 380; 220

 5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

4,0

120 х 90 х 125

ОСО-0,4; ОСМ-0,4

0,4

 660-380; 380; 220

 5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

6,3

120 х 118 х 125

ОСО-0,5; ОСМ-0,5

0,5

 660-380; 380; 220

 5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

8,5

144 х 120 х 152

ОСО-0,63; ОСМ-0,63

0,63

 660-380; 380; 220

 5; 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

8,5

144 х 120 х 152

ОСО-1,0; ОСМ-1,0

1,0

660-380; 380; 220

 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

11

12,5

180х117 х 185 (1 кат.)

160х180 х 220 (2 кат.)

ОСМ-1,6

1,6

660-380; 380; 220

 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

16,4

17,6

180х160 х 185 (1 кат.)

160х200 х 220 (2 кат.)

ОСМ-2,5

2,5

660-380; 380; 220

 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

21

270 х 170 х 225

ОСМ-3,0

3,0

660-380; 380; 220

 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

23

280 х 170 х 225

ОСМ-4,0

4,0

660-380; 380- 220

 12; 24; 29; 36; 42; 56; 110; 130; 220; 260

33

270 х 220 х 230

ОСМ-5,0

5,0

660-380; 380-220

 24; 29; 36; 42; 56; 110;  130; 220; 260

36,5

290 х 240 х 230

ОСМ-6,3

6,3

660-380; 380- 220

 24; 29; 36; 42; 56; 110; 130; 220; 260

40,5

275 х 250 х 280

ОСМ-7,0

7,0

660-380; 380-220

 24; 29; 36; 42; 56; 110; 130; 220; 260

55,5

290 х 260 х 320

ОСМ-10,0

10,0

660-380; 380-220

 24; 29; 36; 42; 56; 110; 130; 220; 260

61,5

290 х 260 х 320

ОСМ-12,0

12,0

660-380; 380-220

  36; 42; 56; 110; 130; 220; 260

65

340 х260 х 320

ОСМ-16,0

16,0

660-380; 380-220

  36; 42; 56; 110; 130; 220;260

115

360 х 365 х 550

ОСМ-20,0

20,0

660-380; 380-220

  36; 42; 56; 110; 130; 220;260

132

410 х 365 х 630

ОСМ-25,0

25,0

660-380; 380-220

  36; 42; 56; 110; 130; 220;260

160

470 х 365 х 630

ОСМ-30,0

30,0

660-380; 380-220

  36; 42; 56; 110; 130; 220;260

162

470 х 365 х 630
